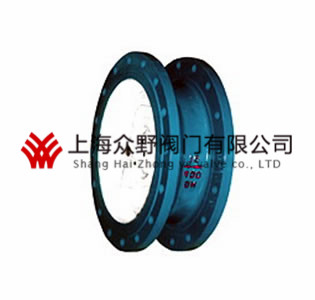

CVKR靜音止回閥
上海眾野閥門有限公司在生產CVKR靜音止回閥中有著精湛的技術與先進的設備，選型請提供大口徑靜音式止回閥的口徑、壓力、介質、材質等參數。
詳細介紹
一、CVKR靜音止回閥的描述
CVKR靜音止回閥(大口徑靜音式止回閥)一般使用該種止回閥的都是采用大口徑，和普通的止回閥有些類似，不過靜音止回閥它都加裝了靜音裝置的，隸屬于水力控制閥。采用符合水力學的輪廓設計，取得較佳的流線型水路，內部附著到流體的設計能保證最小的壓力損失靜音式止回閥安裝于水泵出水口處，可在水流倒流前先行快速關閉，避免產生水錘、水擊聲和破壞性沖擊，以達到靜音、防止倒流和保護設備的目的。
二、CVKR靜音止回閥(大口徑靜音式止回閥)技術參數
公稱壓力：1.0～2.5MPa
公稱通經：300～1200mm
適用介質：水、油品、海水、污水
適用溫度：0～80℃
法蘭標準：GB/T 17241.6 GB/T 9113
試驗標準：GB/T 13927 AP 1598
三、CVKR靜音止回閥主要零部件材質
|
零件名稱 |
閥體 |
閥盤 |
軸承 |
彈簧 |
導流體 |
閥座 |
|
材質 |
GG25 |
ZQA19-4 |
ZQA19-4 |
SUS316 |
GG25 |
ZQA19-4 |

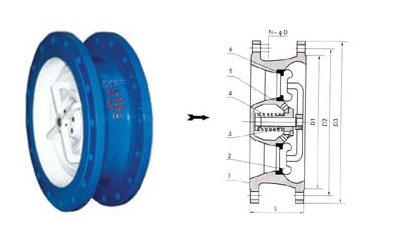

三、CVKR靜音止回閥主要外形尺寸
|
公稱通徑 |
D1 |
D2 |
D3 |
N-￠D |
L |
||||
|
（mm） |
1.0MPa |
1.6MPa |
1.0 MPa |
1.6 MPa |
1.0 MPa |
1.6 MPa |
1.0MPa |
1.6 MPa |
|
|
300 |
370 |
400 |
410 |
460 |
12-23 |
12-28 |
171 |
||
|
350 |
429 |
460 |
470 |
520 |
16-23 |
16-28 |
184 |
||
|
400 |
480 |
515 |
525 |
580 |
16-28 |
16-31 |
191 |
||
|
450 |
530 |
565 |
585 |
640 |
20-28 |
20-31 |
203 |
||
|
500 |
582 |
620 |
650 |
715 |
20-28 |
20-34 |
219 |
||
|
600 |
682 |
725 |
770 |
810 |
840 |
20-31 |
20-37 |
222 |
|
|
700 |
794 |
840 |
840 |
895 |
910 |
24-31 |
24-37 |
280 |
|
|
800 |
901 |
950 |
950 |
1015 |
1025 |
24-34 |
24-40 |
356 |
|
|
900 |
1001 |
1050 |
1050 |
1125 |
1125 |
28-40 |
28-40 |
368 |
|
|
1000 |
1112 |
1160 |
1170 |
1230 |
1255 |
28-43 |
28-43 |
432 |
|
|
1200 |
1328 |
1380 |
1390 |
1455 |
1485 |
32-49 |
32-49 |
524 |
|
上海眾野閥門是一家專業生產各類高低壓閥門生產商，主要有：水力控制閥、波紋管截止閥、蒸汽減壓閥、三通球閥、四通球閥、水用減壓閥、安全閥、Y型過濾器、籃式過濾器等產品。如需選型，請把口徑、壓力、介質、材質等參數報給我們，我們由工程師為您選型，我們以優質的服務換來客戶最真誠的回顧。
