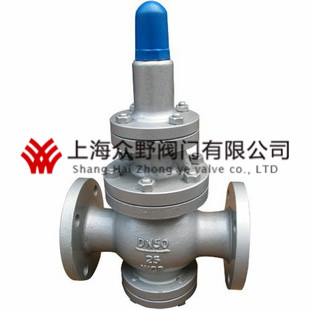

Y42X彈簧活塞式減壓閥
上海眾野閥門有限公司在生產Y42X彈簧活塞式減壓閥中有著精湛的技術與先進的設備，選型請?zhí)峁℡42X彈簧活塞式減壓閥的口徑、壓力、介質、材質等參數。
詳細介紹
一、Y42X彈簧活塞式減壓閥產品概述
要適用于工作溫度0-100℃的水、空氣、油品和非腐蝕液體管路上。Y42X彈簧活塞式減壓閥也是一種常用型減壓閥在鍋爐上、電站上用的偏多，屬于一種水用減壓閥，利用彈簧彈性來進行減壓。本減壓閥通過自動調節閥瓣開度，實現對管道介質減壓穩壓的作用，保護閥后設備的正常運行。
二、Y42X彈簧活塞式減壓閥主要技術參數和性能指標
|
公稱壓力(Mpa) |
1.0 |
1.6 |
2.5 |
|
殼體試驗壓力(Mpa)* |
1.5 |
2.4 |
3.75 |
|
密封試驗壓力(Mpa) |
1.0 |
1.6 |
2.5 |
|
最高進口壓力(Mpa) |
1.0 |
1.6 |
2.5 |
|
出口壓力范圍(Mpa) |
0.2-0.8 |
0.2-1.0 |
0.4-1.6 |
|
壓力特性偏差(Mpa)△P2P |
GB12245-2005 |
||
|
流量特性偏差(Mpa)P2G |
GB12245-2005 |
||
|
滲漏量 |
0 |
||
|
工作溫度 |
0℃-80℃ |
||
三、Y42X彈簧活塞式減壓閥主要零部件材料表
|
零件名稱 |
零件材料 |
|
閥體 閥蓋 底蓋 |
WCB/304 |
|
閥座 |
2Cr13/304 |
|
閥瓣 |
2Cr13/304 |
|
閥桿 |
2Cr13/304 |
|
缸套 |
2Cr13/25(鍍硬鉻) |
|
活塞 |
2Cr13/304 |
|
O型圈 |
丁腈橡膠/聚四氟乙烯 |
|
密封圈 |
丁腈橡膠/聚四氟乙烯 |
|
膜片 |
夾織物丁腈橡膠 |
|
調節彈簧 |
60Si2Mn |
四、Y42X彈簧活塞式減壓閥主要流量系數表(Cv)
|
DN |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
500 |
|
Cv |
2 |
3.5 |
4 |
4.5 |
14 |
14.5 |
15 |
60 |
64 |
120 |
140 |
230 |
350 |
520 |
690 |
950 |
1400 |
五、Y42X彈簧活塞式減壓閥主要外形尺寸表（單位：mm ） (PN1.0-2.5M)
|
公稱通徑
DN |
外 形 尺 寸 |
||
|
L |
H2 |
H1 |
|
|
15 |
160 |
225 |
90 |
|
20 |
160 |
265 |
98 |
|
25 |
180 |
265 |
110 |
|
32 |
200 |
265 |
110 |
|
40 |
220 |
320 |
125 |
|
50 |
250 |
320 |
125 |
|
65 |
260 |
325 |
130 |
|
80 |
310 |
385 |
160 |
|
100 |
350 |
385 |
170 |
|
125 |
400 |
430 |
200 |
|
150 |
450 |
430 |
210 |
|
200 |
500 |
560 |
240 |
|
250 |
600 |
690 |
290 |
|
300 |
800 |
800 |
335 |
|
350 |
850 |
880 |
375 |
|
400 |
900 |
980 |
405 |
|
450 |
900 |
1100 |
455 |
|
500 |
950 |
1130 |
465 |
上海眾野閥門是一家專業生產各類高低壓閥門生產商，主要有：水力控制閥、波紋管截止閥、蒸汽減壓閥、三通球閥、四通球閥、水用減壓閥、安全閥、Y型過濾器、籃式過濾器等產品。如需選型，請把口徑、壓力、介質、材質等參數報給我們，我們由工程師為您選型，我們以優質的服務換來客戶最真誠的回顧。
