德標波紋管截止閥
WJ41H德標波紋管截止閥是一種德系里面的一種截止閥，都是按照德標標準制作，所以稱之為德標波紋管截止閥，跟國標波紋管截止閥相比較，德標的法蘭厚度比國標的厚3mm到5mm。
詳細介紹
一、WJ41H德標波紋管截止閥產品概述
WJ41H德標波紋管截止閥是一種德系里面的一種截止閥，都是按照德標標準制作，所以稱之為德標波紋管截止閥，跟國標波紋管截止閥相比較，德標的法蘭厚度比國標的厚3mm到5mm。這樣的配置可以減少介質的泄露，提高工作效率，保證管道設備的安全運行。
德標波紋管截止閥密封面材質為堆焊Co基硬質合金，閥桿都是由氮化處理，有良好的抗腐和抗摩擦性能，常用的波紋管截止閥標準一般都是美標、德標用的比較多。
二、WJ41H德標波紋管截止閥主要執行標準表
驅動方式 | 手動 |
電動 | |
設計標準 | DIN3356 |
結構長度 | DIN3202 |
連接法蘭 | DIN2543-2545 |
試驗和檢驗 | DIN3230 |
三、WJ41H德標波紋管截止閥性能規范
公稱壓力（MPa） | 殼體試驗壓力（MPa） | 密封試驗壓力(MPa) | 適用溫度(℃) |
1.6 | 2.4 | 1.76 |
|
2.5 | 3.75 | 2.75 | |
4.0 | 6.0 | 4.4 | |
6.4 | 9.6 | 7.04 |
注：系列閥門連接法蘭可根據用戶要求設計制造
四、WJ41H德標波紋管截止閥主要零部件材料表
零件名稱 | 閥體 | 閥蓋 | 閥桿 | 閥瓣 | 密封面 | 填料 |
WCB | WCB | WCB | 13Cr | 2Cr13 | 2Cr13 | 柔性石墨 |
STL | ||||||
304 | CF8 | CF8 | 304 | 304 | 304 | 柔性石墨 |
STL | PTFE | |||||
316 | CF8M | CF8M | 316 | 316 | 316 | 柔性石墨 |
STL | PTFE | |||||
304L | CF3 | CF3 | 316 | 304L | 304L | 柔性石墨 |
STL | PTFE | |||||
316L | CF3M | CF3M | 316 | 316L | 316L | 柔性石墨 |
STL | PTFE |
五、WJ41H德標波紋管截止閥規格尺寸及重量
型號 | WJ41-16 | |||||||||||||||||||||||||||||||||||||||||||
壓力等級 | PN16 | |||||||||||||||||||||||||||||||||||||||||||
口徑 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | |||||||||||||||||||||||||||||
L | 130 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | 730 | 850 | 980 | |||||||||||||||||||||||||||||
H | 195 | 200 | 220 | 225 | 235 | 250 | 260 | 265 | 370 | 400 | 515 | 550 | 600 | 630 | 680 | |||||||||||||||||||||||||||||
Do | 130 | 130 | 130 | 130 | 150 | 150 | 180 | 180 | 200 | 200 | 400 | 450 | 450 | 500 | 500 | |||||||||||||||||||||||||||||
重量(Kg) | 4 | 4.5 | 5 | 7 | 9 | 12.5 | 18 | 23 | 41 | 54 | 90 | 160 | 260 | 410 | 610 | |||||||||||||||||||||||||||||
型號 | WJ41-25 | |||||||||||||||||||||||||||||||||||||||||||
壓力等級 | PN25 | |||||||||||||||||||||||||||||||||||||||||||
口徑 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | |||||||||||||||||||||||||||||
L | 130 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | 730 | 850 | 980 | |||||||||||||||||||||||||||||
H | 195 | 200 | 220 | 225 | 235 | 250 | 260 | 265 | 370 | 400 | 515 | 550 | 600 | 630 | 680 | |||||||||||||||||||||||||||||
Do | 130 | 130 | 130 | 130 | 150 | 150 | 180 | 180 | 200 | 200 | 400 | 450 | 450 | 500 | 450 | |||||||||||||||||||||||||||||
重量(Kg) | 4 | 4.5 | 5 | 7 | 9.5 | 13 | 19 | 24 | 43 | 57 | 95 | 168 | 300 | 510 | 680 | |||||||||||||||||||||||||||||
型號 | WJ41-40 | |||||||||||||||||||||||||||||||||||||||||||
壓力等級 | PN40 | |||||||||||||||||||||||||||||||||||||||||||
口徑 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | |||||||||||||||||||||||||||||
L | 130 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | 730 | 850 | 980 | |||||||||||||||||||||||||||||
H | 195 | 200 | 220 | 225 | 235 | 250 | 260 | 265 | 370 | 400 | 515 | 550 | 600 | 630 | 680 | |||||||||||||||||||||||||||||
Do | 130 | 130 | 130 | 130 | 150 | 150 | 180 | 180 | 200 | 200 | 400 | 450 | 450 | 500 | 500 | |||||||||||||||||||||||||||||
重量(Kg) | 4 | 4.5 | 5 | 8 | 10 | 13.5 | 20 | 25 | 45 | 60 | 98 | 171 | 340 | |||||||||||||||||||||||||||||||

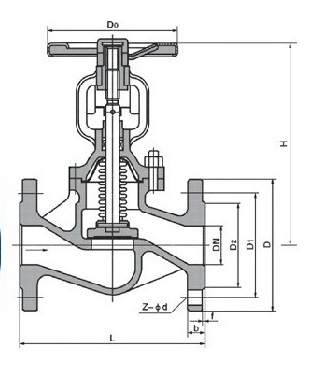

六、WJ41H德標波紋管截止閥結構圖
