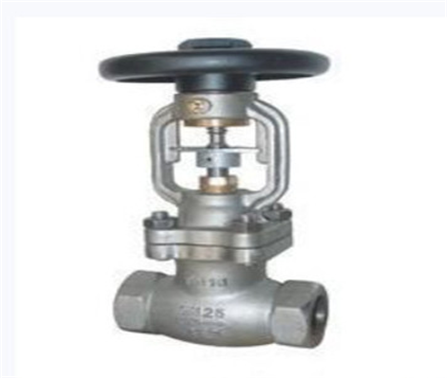

WJ11H內螺紋波紋管截止閥
WJ11H內螺紋波紋管截止閥產品結構合理、密封可靠、性能優良、造型美觀；密封面堆焊Co硬質合金、耐磨、耐腐、抗磨擦性能好、使用壽命長
詳細介紹
一、WJ11H內螺紋波紋管截止閥原理：
WJ11H內螺紋波紋管截止閥產品結構合理、密封可靠、性能優良、造型美觀；密封面堆焊Co硬質合金、耐磨、耐腐、抗磨擦性能好、使用壽命長；波紋管閥門閥桿調質及表面氮化處理，有良好的抗腐和抗磨擦性能；內螺紋波紋管截止閥雙重密封，性能更可靠；閥桿升降位置指示更直觀。
二、WJ11H內螺紋波紋管截止閥型號：
鑄鋼材質：WJ11H-16C，WJ11H-25C，WJ11H-40C
不銹鋼材質：WJ11W-16P，WJ11W-25P，WJ11W-40P
三、WJ11H內螺紋波紋管截止閥優點：
1、雙重的密封設計(波紋管+填料)若波紋管失效，閥桿填料也會避免泄漏，并符合國際密封標準。
2、安全環保，沒有流體流失，降低能源損失，提高工廠設備安全。
3、使用壽命長，減少維修次數，降低經營成本。
4、堅固耐用的波紋管密封設計，保證閥桿的零泄漏，提供無需維護的條件。
四、WJ11H螺紋波紋管截止閥主要執行標準表：
結構形式 construction | BB-BG-OS&Y |
驅動方式 operation | 手動hand-operated |
氣動 pneumatic | |
設計標準 design standard | DIN3356 |
結構長度 face to face dimension | DIN3202 |
連接法蘭 flanged ends | DIN2543-2545 |
試驗和檢驗 test&inspection | DIN3230 |
五、WJ11H螺紋波紋管截止閥性能規范：
公稱壓力(MPa) | 殼體試驗壓力(MPa) | 密封試驗壓力(MPa) | 適用溫度(℃) | 適用介質 |
1.6 | 2.4 | 1.76 | -20℃-350℃ | 水、蒸汽、油品等 |
2.5 | 3.75 | 2.75 | ||
4.0 | 6.0 | 4.4 |
六、WJ11H螺紋波紋管截止閥主要零部件材料表：
序號NO. | 名稱part name | 材質material |
1 | 閥體body | WCB、F304、F316 |
2 | 閥瓣disc | 2CR13、F304、F316 |
3 | 軸銷hinge pin | F304、F316 |
4 | 波紋管組件bellows combination | F304、F316L |
5 | 閥蓋bonnet | WCB、F304、F316 |
6 | 填料packing | 柔性石墨Flexible graphite、PTFE |
7 | 壓套gland | 25#、F304、F316 |
8 | 定位片locator | 25#、F304、F316 |
9 | 閥桿螺母stem nut | 銅合金ZQA19-4 |
10 | 手輪hand wheel | 碳鋼carbon steel |
11 | 并帽cap | 25# |
12 | 油杯oil cup | 黃銅brass |
13 | 六角螺母hexagon nut | ASTMA193 2H、A193-8、A193-8M |
14 | 雙頭螺栓bolt | ASTMA193 B7、A193-B8、A193-B8M |
15 | 墊片gasket | 柔性石墨+不銹鋼 |
16 | 閥桿stem | 2Cr13、F304、F316 |
