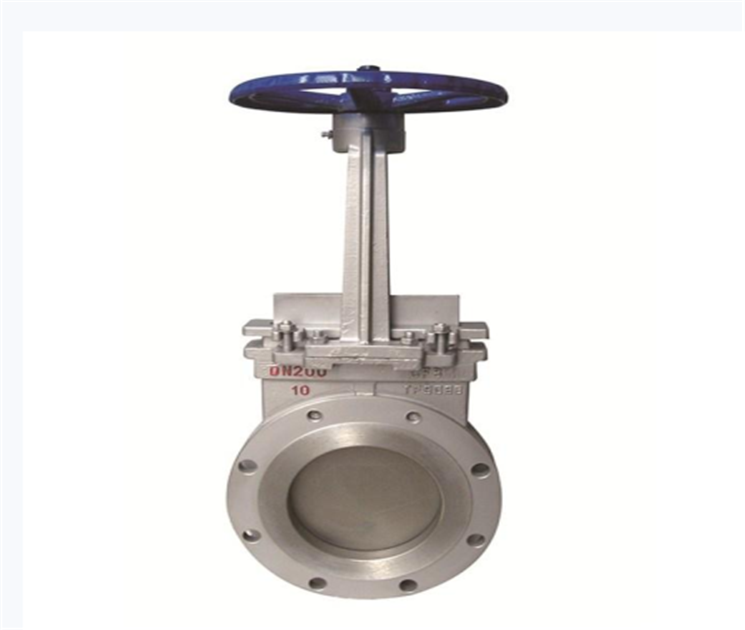

PZ73H手動刀閘閥
PZ73H手動刀閘閥?的啟閉件是閘板，閘板的運動方向與流體方向相垂直，刀閘閥只能作全開和全關，不能作調節和節流。
詳細介紹
PZ73H手動刀閘閥產品介紹：
PZ73H手動刀閘閥的啟閉件是閘板，閘板的運動方向與流體方向相垂直，刀閘閥只能作全開和全關，不能作調節和節流。刀閘閥主要由閥體、O型圈、閘板、閥桿、支架等部件組成。刀閘閥采用對夾一體式結構，體積小，重量輕；完全敞開的通道，可以防止介質在閥內的沉積，采用可更換式密封結構，一改普通漿液閥與刀型閘閥維修難的問題。閥體材質由傳統的鑄鋼更換成了球墨鑄鐵，耐腐蝕性更好，有效延長了使用壽命。
刀閘閥的閘板有兩個密封面，最常用的模式閘板閥的兩個密封面形成楔形、楔形角隨閥門參數而異，通常為50，楔式刀型閘閥的閘板可以做成一個整體，叫做剛性閘板；也可以做成能產生微量變形的閘板，以改善其工藝性，彌補密封面角度在加工過程中產生的偏差，這種閘板叫做彈性閘板刀型閘閥關閉時，密封面可以只依靠介質壓力來密封，即依靠介質壓力將閘板的密封面壓向另一側的閥座來保證密封面的密封，這就是自密封。大部分刀型閘閥是采用強制密封的，即閥門關閉時，要依靠外力強行將閘板壓向閥座，以保證密封面的密封性。
PZ73H手動刀閘閥應用范圍：
刀閘閥因采用刀型閘板，具有良好的剪切作用，最適宜于漿料、粉粒料、纖維等難以控制的流體，廣泛應用于造紙、石化、礦山、排水、食品等行業。刀型閘閥具有多種閥座可供選擇，并且可依據現場控制需求，配備電動裝置或氣動執行器，實現閥門的自動化操作。
PZ73H手動刀閘閥的優點：
1.流體阻力小 , 密封面受介質的忡刷和侵蝕小。
2.刀閘閥開閉較省力。
3.介質流向不受限制 , 不擾流、不降低壓力。
4.閘閥形體簡單, 結構長度短，制造工藝性好，適用范圍廣。
PZ73H手動刀閘閥的缺點：
1.密封面之間易引起沖蝕和擦傷，維修比較困難。
2.外形尺寸較大，開啟需要一定的空間，開閉時間長。
刀閘閥標準規范：
設計制造標準：
結構長度標準：GB/T 12221-2005
連接法蘭標準：GB/T 9113
壓力溫度等級：GB/T 12224-2005
試驗檢驗標準：GB/T 13927-2008
刀閘閥的安裝與維護應注意以下事項：
1. 手輪、手柄及傳動機構均不允許作起吊用，并嚴禁碰撞。
2. 雙閘板刀閘閥應垂直安裝（即閥桿處于垂直位置 , 手輪在頂部 )。
3. 帶有旁通閥的刀閘閥在開啟前應先打開旁通閥（以平衡進出口的壓差及減小開啟力 )。
4. 帶傳動機構的刀閘閥，按產品使用說明書的規定安裝。
5. 如果閥門經常開關使用 , 每月至少潤滑一次。
產品性能參數
PZ73H、PZ73F、PZ73Y 型刀型閘閥（刀閘閥）主要性能參數 | ||||
型號 | PN | 工作壓力 / MPa | 適用溫度 / ℃ | 適用介質 |
PZ73H-10C/16C | 10、16 | 1.0、1.6 | ≤ 100 | 紙漿、污水、煤漿、灰渣水泥混合物 |
PZ73F-10P/16P | ||||
PZ73Y-10P/16P | ||||
產品零部件材料
PZ73H、PZ73F、PZ73Y 型刀型閘閥（刀閘閥）零部件材料 | |||||
型號 | 材料 | ||||
閥體 | 閥桿 | 密封面 | 填料 | ||
PZ73H-10C/16C | WCB | 2Cr13 | 硬質合金、聚四氟乙烯 | V型聚四氟乙烯、柔性石墨環 | |
PZ73F-10P/16P | ZG1Cr18Ni9Ti | 1Cr18Ni9Ti | |||
PZ73Y-10P/16P | CF8 （304） | 0Cr18Ni9 （304） | |||
產品外形及結構尺寸 （PN10）
PZ73H、PZ73F、PZ73Y （PN10） 型刀型閘閥（刀閘閥）外形及結構尺寸 （mm） | |||||||
DN | L | D | D1 | D2 | H | z×M | D0 |
50 | 43 | 160 | 125 | 100 | 285 | 4×M16 | 180 |
65 | 46 | 180 | 145 | 120 | 298 | 4×M16 | 180 |
80 | 46 | 195 | 160 | 135 | 315 | 4×M16 | 220 |
100 | 52 | 215 | 180 | 155 | 365 | 8×M16 | 220 |
125 | 56 | 245 | 210 | 185 | 400 | 8×M16 | 230 |
150 | 56 | 280 | 240 | 210 | 475 | 8×M20 | 280 |
200 | 60 | 335 | 295 | 265 | 540 | 8×M20 | 360 |
250 | 68 | 390 | 350 | 320 | 630 | 12×M20 | 360 |
300 | 78 | 440 | 400 | 368 | 780 | 12×M20 | 400 |
350 | 78 | 500 | 460 | 428 | 885 | 16×M20 | 400 |
400 | 102 | 565 | 515 | 482 | 990 | 16×M22 | 400 |
450 | 114 | 615 | 565 | 532 | 1100 | 20×M22 | 560 |
500 | 127 | 670 | 620 | 585 | 1200 | 23×M22 | 530 |
600 | 154 | 780 | 725 | 685 | 1450 | 20×M27 | 600 |
800 | 190 | 1010 | 950 | 898 | 2×M | 24×M30 | 680 |
產品外形及結構尺寸 （PN16）
PZ73H、PZ73F、PZ73Y （PN16） 型刀型閘閥（刀閘閥）外形及結構尺寸 （mm） | |||||||
DN | L | D | D1 | D2 | H | z×M | D0 |
50 | 43 | 160 | 125 | 99 | 285 | 4×M16 | 180 |
65 | 46 | 185 | 145 | 120 | 295 | 4×M16 | 180 |
80 | 46 | 200 | 160 | 135 | 315 | 8×M16 | 220 |
100 | 52 | 220 | 180 | 155 | 365 | 8×M16 | 220 |
125 | 56 | 250 | 210 | 185 | 400 | 8×M16 | 230 |
150 | 56 | 285 | 240 | 210 | 475 | 8×M20 | 280 |
200 | 60 | 340 | 295 | 265 | 540 | 12×M20 | 360 |
250 | 68 | 405 | 355 | 310 | 630 | 12×M22 | 360 |
300 | 78 | 460 | 410 | 375 | 780 | 12×M22 | 400 |
350 | 78 | 520 | 470 | 435 | 885 | 16×M22 | 400 |
400 | 102 | 580 | 525 | 485 | 990 | 16×M27 | 400 |
450 | 114 | 640 | 585 | 545 | 1100 | 20×M27 | 530 |
500 | 127 | 715 | 650 | 609 | 1200 | 20×M30 | 530 |
600 | 154 | 840 | 770 | 720 | 1450 | 20×M36 | 600 |
800 | 190 | 1025 | 950 | 898 | 2000 | 24×M36 | 680 |
