當前位置: 網站首頁 > 產品展示 > 截止閥 > Y型截止閥
-
J65Y焊接Y型截止閥
上海眾野閥門有限公司在生J65Y焊接Y型截止閥中有著精湛的技術與先進的設備，選型請提供鍛鋼Y型截止閥的口徑、壓力、介質、材質等參數。
詳細介紹
一、J65Y焊接Y型截止閥產品描述
J65Y焊接Y型截止閥也是一種截止閥，在管道上進行對介質切斷，但是不能用于節流，Y型截止閥對介質啟閉作用，Y型截止閥結構是成Y型45°角，有三種閥蓋設計形式。第一種是螺栓連接閥蓋(BB)，按這種設計形式設計的閥門，其閥體與閥蓋用螺栓連接，纏繞式墊片(304夾柔性石墨制造)密封。客戶有特殊要求時也可采用金屬環連接。第二種設計形式是焊接閥蓋(WB)，按這種設計形式的閥門，其閥體與閥蓋用螺紋連接，全焊密封。第三種是壓力自緊式閥蓋(PS)，按這種設計形式設計的閥門，其閥體與閥蓋用螺紋連接，內壓自密封環密封。
二、J65Y焊接Y型截止閥標準規范
設計制造標準：ASME B16.34，JB/T3595，E101
結構長度標準：GB/T 12221-2005
承插焊端：ASME B16.11
對接焊端：ASME B16.25
壓力溫度等級：GB/T 12224-2005
試驗檢驗標準：JB/T3595
三、J65Y焊接Y型截止閥零件材料
序號 | 零件名稱 | 材料 |
1 | 閥體 | 25+Stellite 21,F22+Stellite 21 |
2 | 閥瓣 | 25+Stellite 6,F22+Stellite 6 |
3 | 閥桿 | 1Cr13,25Cr2Mo1V,17-4PH |
4 | 填料箱 | 25,F22 |
5 | 閥蓋 | 25,F22 |
6 | 閥桿螺母 | QAL9-4,D2 |
7 | 壓板 | 1Cr13,F22 |
8 | 填料 | 進口GARLOCK夾不銹鋼絲編織柔性石墨 |
9 | 填料墊 | 1Cr13 |
10 | 密封墊 | 夾316絲高柔型石墨 |

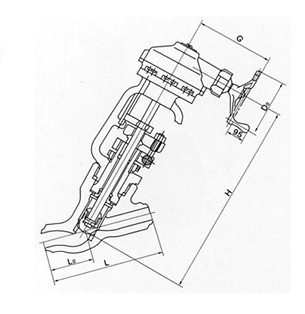

四、J65Y焊接Y型截止閥主要尺寸及重量
口徑 | Class 1690 | Class 2680 | ||||||||
L | D | W | H | Wt(kg) | L | D | W | H | Wt(kg) | |
1/2〃 | 152 | 60 | 216 | 298 | 13 | 152 | 60 | 216 | 298 | 13 |
3/4〃 | 152 | 60 | 216 | 298 | 13 | 152 | 60 | 216 | 298 | 13 |
1〃 | 152 | 60 | 216 | 298 | 13 | 152 | 60 | 216 | 298 | 13 |
1-1/4〃 | 170 | 81 | 216 | 326 | 15.8 | 170 | 81 | 216 | 326 | 15.8 |
1-1/2〃 | 170 | 81 | 216 | 326 | 15.8 | 170 | 81 | 216 | 326 | 15.8 |
2〃 | 272 | 102 | 363 | 427 | 37.8 | 272 | 102 | 363 | 427 | 37.8 |
2-1/2〃 | 325 | 122 | 406 | 474 | 63 | 325 | 122 | 406 | 474 | 63 |
3〃 | 325 | 122 | 406 | 474 | 63 | 325 | 122 | 406 | 474 | 63 |
4〃 | 325 | 122 | 406 | 474 | 63 | 325 | 122 | 406 | 474 | 63 |
